ゴルフボール集球・洗浄・配球システム
自然集球で大幅省力！
美しいフェアウェイ、スムーズな配球！
自然集球で大幅省力！
美しいフェアウェイ、スムーズな配球！

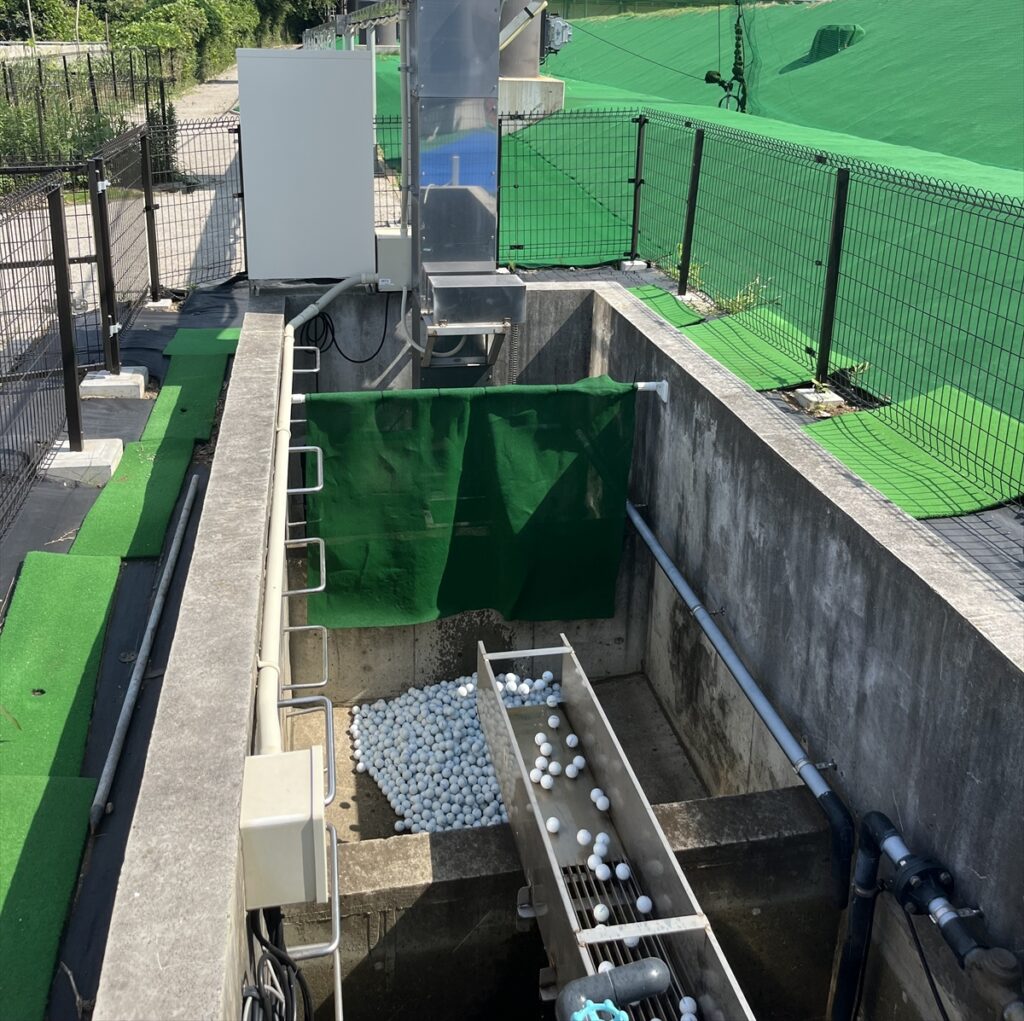

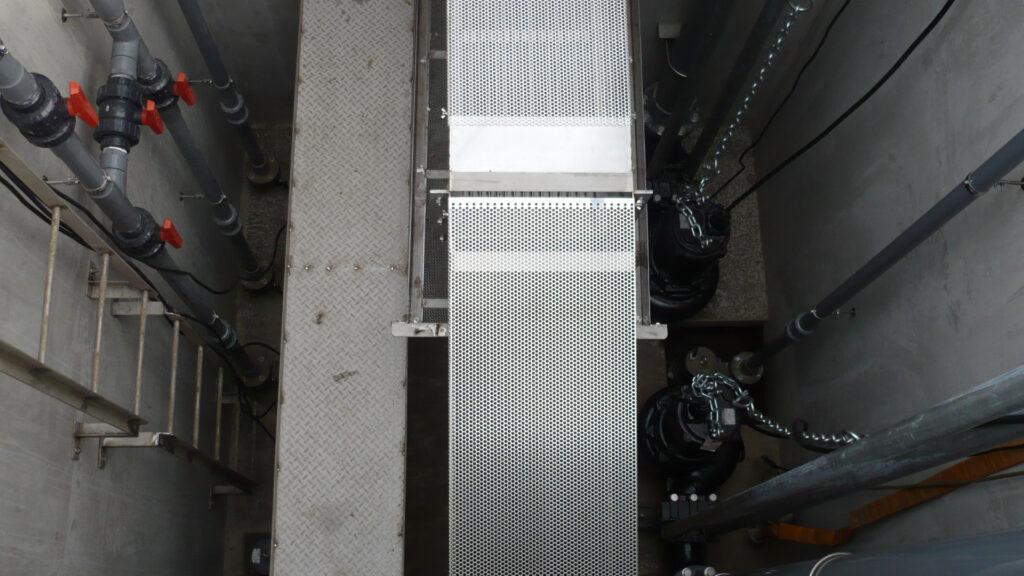

屋外集球ピット
自動集球システムの導入で回収の人手を削減。
削減された回収作業時間を営業時間に振り替えられます。
屋外集球ピット
自動集球システムの導入で回収の人手を削減。
削減された回収作業時間を営業時間に振り替えられます。

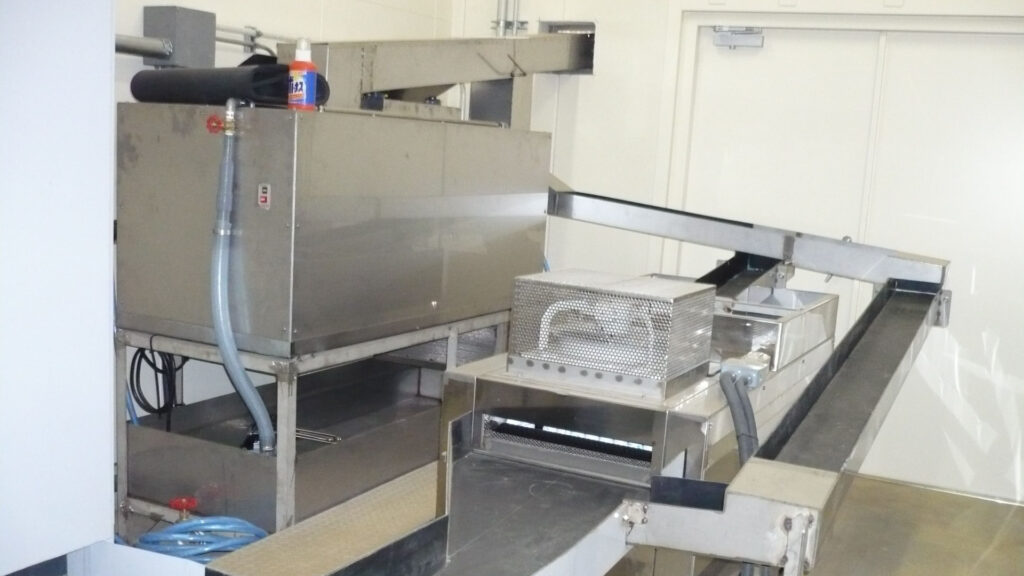

洗浄室内

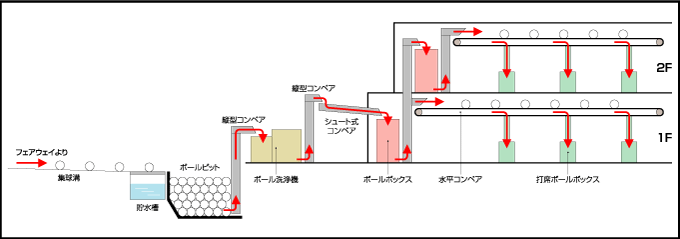

ボールはフェアウェイに作られたU字溝に転がり込み、水流に乗って洗浄機へ運ばれます。
洗浄室内
ボールはフェアウェイに作られたU字溝に転がり込み、水流に乗って洗浄機へ運ばれます。

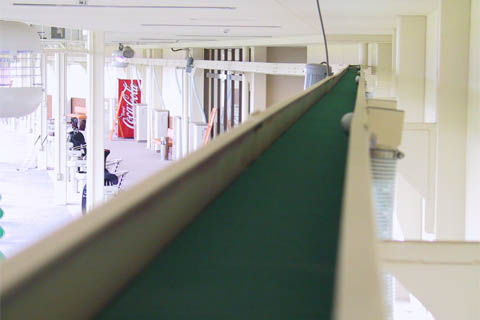

配球コンベア
配球システムもコンベアの騒音を最小に抑え、静かでボールをキズつけない精巧な装置です。
配球コンベア
配球システムもコンベアの騒音を最小に抑え、静かでボールをキズつけない精巧な装置です。

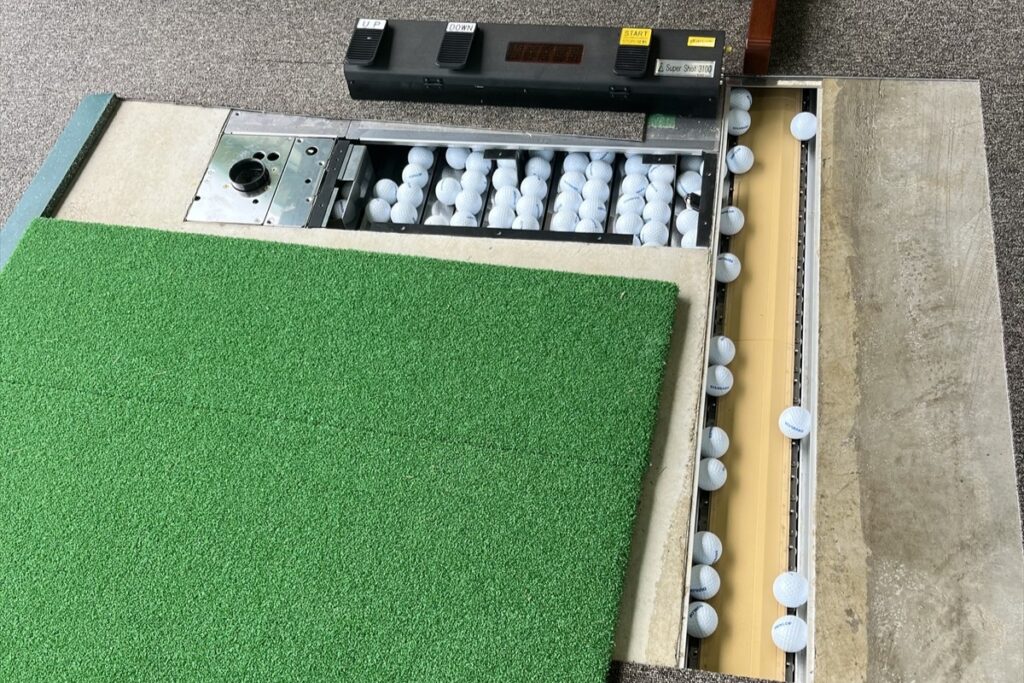

チェイン式横コンベア
・CADボールセッターの核心 ・地下送球で従来型コンベア、ボールタンクを一掃

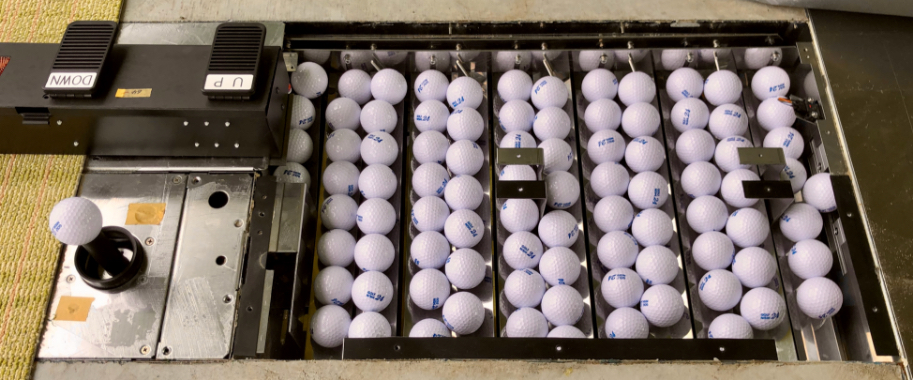

埋設型施工例
1フロア70打席まで1本のチェインで供給。

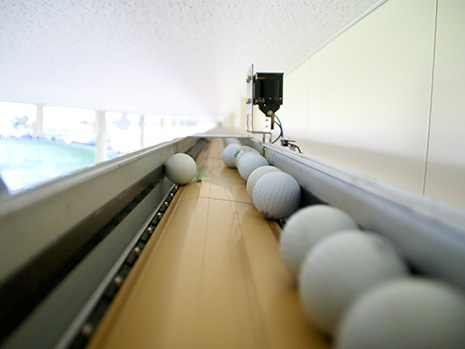

空中型施工例
ボールタンクは各打席に100球（整列収納）
チェイン式横コンベア
・CADボールセッターの核心 ・地下送球で従来型コンベア、ボールタンクを一掃
埋設型施工例
1フロア70打席まで1本のチェインで供給。
ボールタンクは各打席に100球（整列収納）
空中型施工例
コンベア方式の比較
| CADチェイン式横コンベア | 従来型ベルトコンベア方式 | |
| 耐久性 | 半永久的 | 延びたベルトを交換 |
| 保守性 | 容易：チェインの張りのみ 月1回程度の調整 | 技術を要する：片延び修正に月1回程度必要 |
| 安定性 | 送球のトラブルが少ない 平面内であれば曲がっていても1本のチェインで施工 | 曲がり部ではコンベアからコンベアへ 乗せ替えが必要となる |
| 信頼性 | 供給側・戻り側が1つのコンベアケースに納められている | 戻りボールはベルトコンベアを逆回転するか または別ルートを作る |
| 構造材 | 錆の発生がない：コンベアケースは引抜き材のアルミ （床下ボールタンク、ティーアップ装置もステンレスとアルミ） | 錆が発生：通常、鉄を使用 潮風などに特に弱い |
| 施工性 | 0.5/10程度の上がり勾配でも設置可 | 水平のみ |
| 給油 | 自動給油（標準） | カップグリース（標準） |
| 使用面 | 静か：音の発生がない | 騒音がある：搬送時ガタゴト音 |
| 保守作業性 | 容易：床下なので点検時に高所恐怖もない | 点検時不安：脚立を使用の要 高所恐怖も |
| 美的面 | すっきり平面：装置はすべて床下で目に入らない | 乱雑感：壁際にボールタンクや落下ホース等が見える |
コンベア方式の比較
| CADチェイン式横コンベア | 従来型ベルトコンベア方式 | |
| 耐久性 | 半永久的 | 延びたベルトを交換 |
| 保守性 | 容易：チェインの張りのみ 月1回程度の調整 | 技術を要する：片延び修正に月1回程度必要 |
| 安定性 | 送球のトラブルが少ない 平面内であれば曲がっていても1本のチェインで施工 | 曲がり部ではコンベアからコンベアへ 乗せ替えが必要となる |
| 信頼性 | 供給側・戻り側が1つのコンベアケースに納められている | 戻りボールはベルトコンベアを逆回転するか または別ルートを作る |
| 構造材 | 錆の発生がない：コンベアケースは引抜き材のアルミ （床下ボールタンク、ティーアップ装置もステンレスとアルミ） | 錆が発生：通常、鉄を使用 潮風などに特に弱い |
| 施工性 | 0.5/10程度の上がり勾配でも設置可 | 水平のみ |
| 給油 | 自動給油（標準） | カップグリース（標準） |
| 使用面 | 静か：音の発生がない | 騒音がある：搬送時ガタゴト音 |
| 保守作業性 | 容易：床下なので点検時に高所恐怖もない | 点検時不安：脚立を使用の要 高所恐怖も |
| 美的面 | すっきり平面：装置はすべて床下で目に入らない | 乱雑感：壁際にボールタンクや落下ホース等が見える |
⚪︎従来のベルトコンベアと違い、特殊チェイン（特許取得）を使用。
⚪︎チェインならではのカーブ対応設置ができる。
⚪︎従来コンベアによる天井部騒音、ボール落下音がなく、大変静か。
⚪︎通路部スペースはすっきり、有効利用空間が増え全面天井張りも可能。
⚪︎装置が天井になく、床の中なのでメンテ作業容易。
⚪︎地下主要部はアルミ及びステンレス製で錆なく、長期間安心。
⚪︎1フロア70打席まで1つのモーターで駆動、省エネ効果大。
⚪︎ボールの扱いがやさしく、ボールが長持ちする。
⚪︎従来のベルトコンベアと違い、特殊チェイン（特許取得）を使用。
⚪︎チェインならではのカーブ対応設置ができる。
⚪︎従来コンベアによる天井部騒音、ボール落下音がなく、大変静か。
⚪︎通路部スペースはすっきり、有効利用空間が増え全面天井張りも可能。
⚪︎装置が天井になく、床の中なのでメンテ作業容易。
⚪︎地下主要部はアルミ及びステンレス製で錆なく、長期間安心。
⚪︎1フロア70打席まで1つのモーターで駆動、省エネ効果大。
⚪︎ボールの扱いがやさしく、ボールが長持ちする。
ボール洗浄各種
スモールクリーン
Fタイプ（鉄）・Sタイプ（ステンレス）
仕様
洗浄能力 毎時12,000球
洗球方式 ロールブラシ上昇式（ブラシ・塩ビローラーの本数 11本）
シャワー方式
電源 100V・または三相200V
寸法 全長1,600×巾740×高815m/m
スモールクリーン
Fタイプ（鉄）・Sタイプ（ステンレス）
仕様
洗浄能力 毎時12,000球
洗球方式 ロールブラシ上昇式（ブラシ・塩ビローラーの本数 11本）
シャワー方式
電源 100V・または三相200V
寸法 全長1,600×巾740×高815m/m

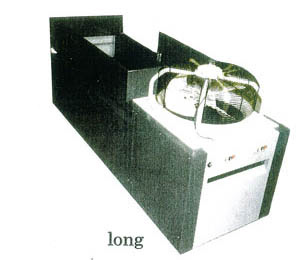

ロングクリーン
Fタイプ（鉄）・Sタイプ（ステンレス）
仕様
洗浄能力 毎時18,000球
洗球方式 ロールブラシ上昇式（ブラシ・塩ビローラーの本数 16本）
シャワー方式
電源 100V・または三相200V
寸法 全長2,200×巾740×高815m/m
ロングクリーン
Fタイプ（鉄）・Sタイプ（ステンレス）
仕様
洗浄能力 毎時18,000球
洗球方式 ロールブラシ上昇式（ブラシ・塩ビローラーの本数 16本）
シャワー方式
電源 100V・または三相200V
寸法 全長2,200×巾740×高815m/m
特徴
- スモールクリーンは、従来の機種よりコンパクト設計です。場所もとらず本体が低くボールの搬入作業も容易に出来ます。洗浄・乾燥共に兼ね備えた小型洗浄機です。洗浄能力は毎晩10,000球で。中小練習場に適したマシンです。ブラシ交換はピロを外すと簡単に取り替えることが出来ますので現場メンテナンスがやりやすくなりました。
- ロングクリーンは、姉妹品でブラシの数も多く搭載し洗浄力も高めました。毎時、15,000球の洗浄力があり大型練習場に最適な機種です。
- Sタイプ（ステンレス製）は、ボディー全体をSUS430 ステンレス板を使用し、錆びにくい材料で製造しています。
- 改良の為、使用及び外観は予告無く変更することがありますので、予めご了承ください。
特徴
- スモールクリーンは、従来の機種よりコンパクト設計です。場所もとらず本体が低くボールの搬入作業も容易に出来ます。洗浄・乾燥共に兼ね備えた小型洗浄機です。洗浄能力は毎晩10,000球で。中小練習場に適したマシンです。ブラシ交換はピロを外すと簡単に取り替えることが出来ますので現場メンテナンスがやりやすくなりました。
- ロングクリーンは、姉妹品でブラシの数も多く搭載し洗浄力も高めました。毎時、15,000球の洗浄力があり大型練習場に最適な機種です。
- Sタイプ（ステンレス製）は、ボディー全体をSUS430 ステンレス板を使用し、錆びにくい材料で製造しています。
- 改良の為、使用及び外観は予告無く変更することがありますので、予めご了承ください。
Super wadher 100
スーパーウォッシャー100
仕様
洗浄能力 毎時15,000球（MAX）
洗球方式 スパイラル洗浄式（ブラシ本数 8本）
シャワー方式（掛け捨て）
電源 三相200V
寸法 全長1,750×巾700×高900m/m
Super wadher 100
スーパーウォッシャー100
仕様
洗浄能力 毎時15,000球（MAX）
洗球方式 スパイラル洗浄式（ブラシ本数 8本）
シャワー方式（掛け捨て）
電源 三相200V
寸法 全長1,750×巾700×高900m/m
ボールの汚れの原因
- ボールの汚れは「空気中の煤煙による汚れ、ネットや鉄柱に当たった時の傷や汚れ、人工芝やマットの色素付着」
ボールの汚れの原因
- 特殊ブラシをバランス良く配置し、市販の家庭用洗剤でボールの汚れを落とします。
- 市販の家庭用洗剤を使用し、又、ボールの入れ替え時期を伸ばすことができるので、ランニングコストを低減できます。
ボールの汚れの原因
- ボールの汚れは「空気中の煤煙による汚れ、ネットや鉄柱に当たった時の傷や汚れ、人工芝やマットの色素付着」
ボールの汚れの原因
- 特殊ブラシをバランス良く配置し、市販の家庭用洗剤でボールの汚れを落とします。
- 市販の家庭用洗剤を使用し、又、ボールの入れ替え時期を伸ばすことができるので、ランニングコストを低減できます。

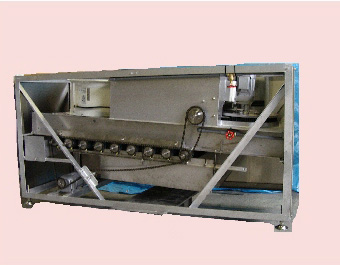

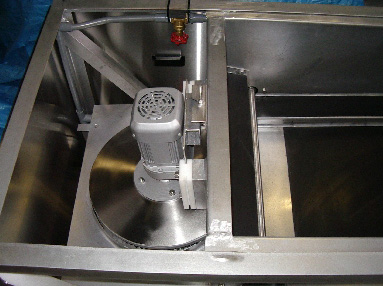

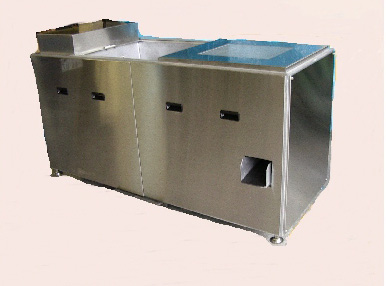

円盤ブラシボール洗浄機 3000S
寸法
（長さ）1800×（巾）700×（高さ）900
洗浄・乾燥能力
20,000（個/時）
重量
220kg
寸法
（長さ）1800×（巾）700×（高さ）900
洗浄・乾燥能力
20,000（個/時）
重量
220kg
・強制押圧方式による磨きだし洗浄
・圧力自重調整機能により調整不要
・乾燥ブラシと乾燥ファンによる調整不要
・強制押圧方式による磨きだし洗浄
・圧力自重調整機能により調整不要
・乾燥ブラシと乾燥ファンによる高速乾燥
THWD-2000
薬剤洗浄機を上にのせることが可能な、標準タイプのボール洗浄乾燥機。

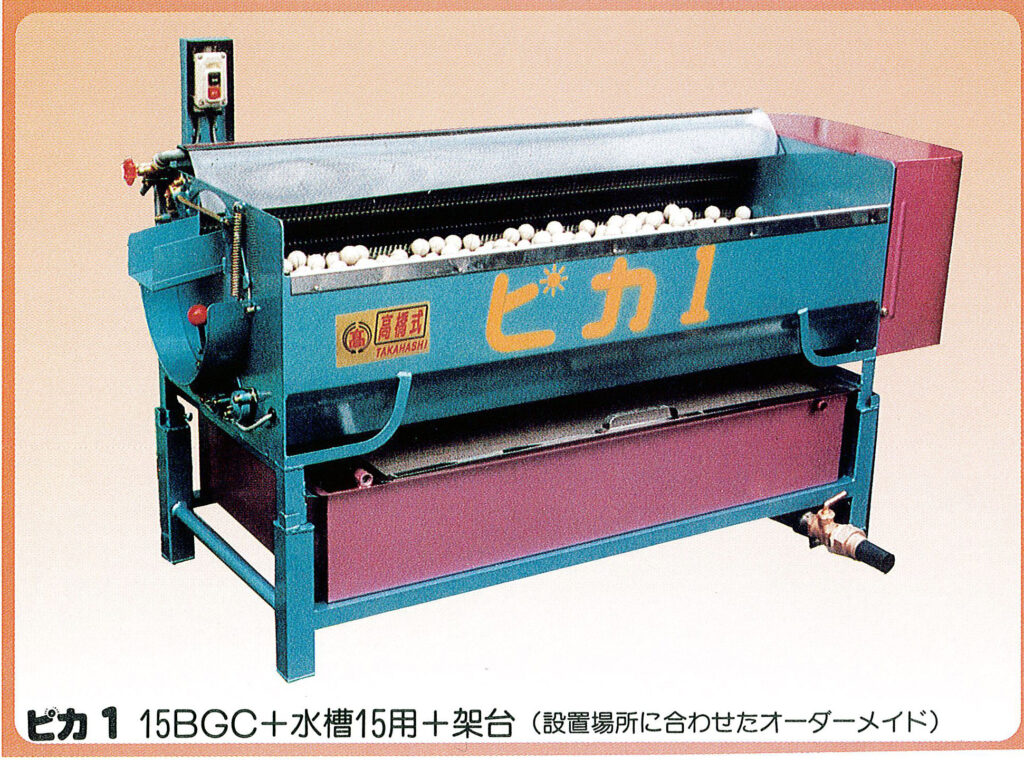

ピカ1 ゴルフボールクリーナー
特徴
ピカ1 ゴルフボールクリーナー
特徴
- 単体でも使用できますし、コンベアーとセットでシステムを使うこともできます。
- 7本のブラシとシャワー水を出しながら洗浄するので10分ほどできれいに洗えます。（汚れ具合にもよる）
- 本機に”HB方式”を採用していますのでブラシ交換は非常に簡単に行えます。
- 標準品の鉄製と耐食性に優れたステンレス製があります。
- 設置場所にあわせオーダーメイドができますのでご相談ください。
- 単体でも使用できますし、コンベアーとセットでシステムを使うこともできます。
- 7本のブラシとシャワー水を出しながら洗浄するので10分ほどできれいに洗えます。（汚れ具合にもよる）
- 本機に”HB方式”を採用していますのでブラシ交換は非常に簡単に行えます。
- 標準品の鉄製と耐食性に優れたステンレス製があります。
- 設置場所にあわせオーダーメイドができますのでご相談ください。
仕様
仕様
| 型式 | モーター | 寸法 巾×長さ×高さ（入口高さ） | 1回量 | 運転時間 | 重量 |
|---|---|---|---|---|---|
| 15BGC-HB | 200V750W | 680×1920×790（690） | 2500個 | 5〜10分 | 190kg |
| 12BGC-HB | 200V750W | 680×1620×790（690） | 2000個 | 5〜10分 | 170kg |
| 9AGC-HB | 100V300W | 680×1280×790（690） | 1500個 | 5〜10分 | 138kg |
| 9BAGC-HB | 200V400W | 680×1280×790（690） | 1500個 | 5〜10分 | 138kg |
| 6AGC-HB | 100V300W | 680×980×790（640） | 1000個 | 5〜10分 | 110kg |
| 6BGC-HB | 200V400W | 680×980×790（640） | 1000個 | 5〜10分 | 110kg |
※ステンレス製をご希望の場合は「ステンレス製」又は「SUS」と付記願います。
※出口方向（右・左）をお選びいただけます。
| 型式 | モーター | 寸法 巾×長さ×高さ（入口高さ） | 1回量 | 運転時間 | 重量 |
|---|---|---|---|---|---|
| 15BGC-HB | 200V750W | 680×1880×790（690） | 2500個 | 5〜10分 | 190kg |
| 12BGC-HB | 200V750W | 680×1580×790（690） | 2000個 | 5〜10分 | 170kg |
| 9AGC-HB | 100V300W | 680×1280×790（690） | 1500個 | 5〜10分 | 138kg |
| 9BAGC-HB | 200V400W | 680×1280×790（690） | 1500個 | 5〜10分 | 138kg |
| 6AGC-HB | 100V300W | 680×980×790（640） | 1000個 | 5〜10分 | 110kg |
| 6BGC-HB | 200V400W | 680×980×790（640） | 1000個 | 5〜10分 | 110kg |
※ステンレス製をご希望の場合は「ステンレス製」又は「SUS」と付記願います。
※出口方向（右・左）をお選びいただけます。

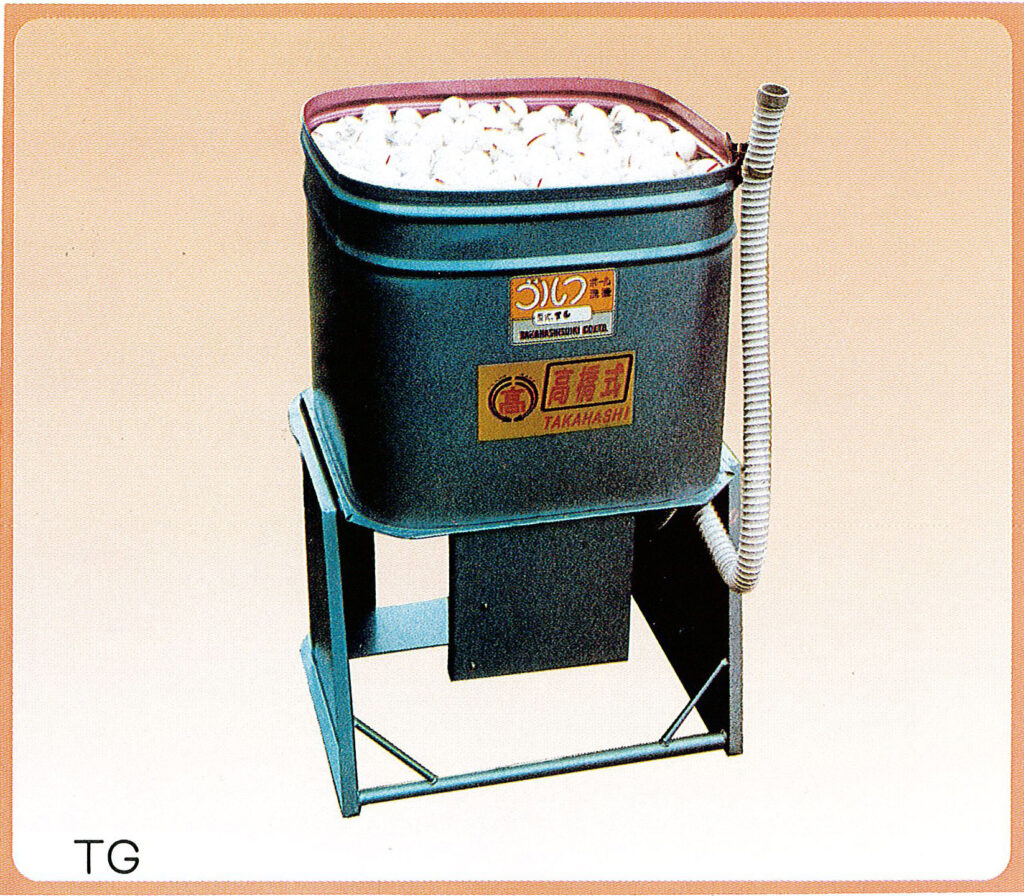

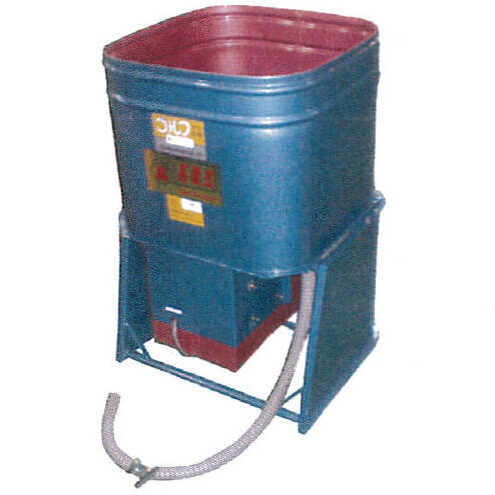

水槽式ゴルフボールクリーナー TG・TGL
水槽式ゴルフボールクリーナー TG・TGL
”簡便なゴルフボールクリーナーです。”
- 水槽の中にゴルフボールと水を入れ、中心についているブラシを回転させて洗う機械です。
- 水槽式で、水洗いのほか洗剤を使用して洗うこともできます。
- ボールを取り出す時は網ですくうか、排水後に槽を横向けコンテナ等に移します。
- ボールの処理量が少量の場合、効果を発揮します。
- 1回量が約750個〜約1000個の”TG型”と約1500個〜約2000個の”TGL型”の2タイプがあります。
※注意※ 中性洗剤以外はご使用いただけません。

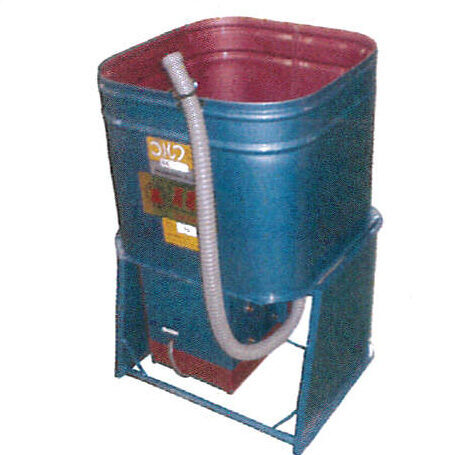

排水ホースを上に向けクリップで止めて水を入れる。
排水時にはクリップを外し排水ホースを下にさげると排水されます。

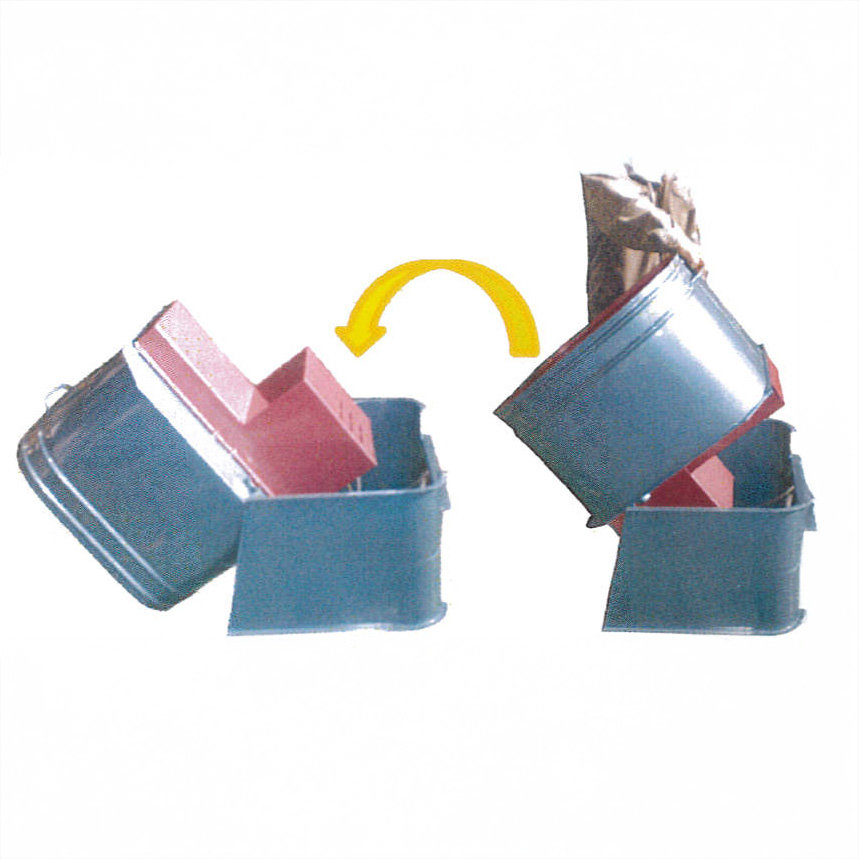

取っ手を持ち引き上げると水槽部が倒れます。
◾️仕様 ※本仕様は改良のため予告なく変更することがあります。
| 型式 | モーター | 寸法 （mm） | 重量 | 1回処理量 |
|---|---|---|---|---|
| TG型 | 100V300W | 620×570×850 | 38kg | 約750〜1000個 |
| TGL型 | 100V400W | 760×760×850 | 64kg | 約1500〜2000個 |
